Je viens de regarder je n ai que des pinces jusqu'à 6.5 mais exact ça monte jusqu'à 8mm
Bonjour à vous, merci pour les références, je pense que je vais partir sur des fraises de CNCfraise, ça me semble être un bon compromis.
Pour relancer le sujet sur les ronds pas ronds, après plusieurs essais je me rend compte que le problème est toujours présent.
En prenant le temps de mesurer à nouveau les déplacements du chariots sur X et Y, il apparaît que pour un déplacement de 100mm en X+ puis de 100mm en X- , mes marquages montrent une différence d'environ 1mm, comme si le chariot revenait sur ses pas de 99mm seulement. Le problème est le même sur 200 ou 300mm, sachant qu'à chaque fois le jeu est d'environ 1mm, peu importe la distance parcourue.
Ce qui est étrange, c'est que cela se produit même en simple ligne droite, et qu'il n'y a pas de jeu sur l'axe Y qui lui revient exactement à la même place.
Le problème est le même que ce soit pendant une découpe que lors d'un simple déplacement. Les axes X et Y sont identiques (même blocage anti backlash, blocage au niveau du moteur, pas de jeu apparent dans les écrous T8, ...) la seule différence à mon sens est la longueur des vis, 1000mm pour Y et 1500mm pour X (celui qui pose problème).
Je vous avoue, j'ai l'impression d'avoir tout essayé, je suis sur cette CNC depuis 1 an, je suis très très patient, mais là je ne sais plus quoi faire. Votre aide est la bienvenue, et si il y a des connaisseurs aux alentours de Rennes... Je vous accueil à l'atelier avec grand plaisir !
Bonnes fêtes de fin d'années à tous.tes ,
Brice
Le fait que ce soit toujours 1mm ferait penser à un jeu, ou une flexibilité à un endroit. Je ne sais pas si tu as essayé sans charge de fraisage et de mesurer la distance (sans fraise avec un simple crayon ou un laser)?
Joyeux Noël,
bon je vois que le père Noël ne t as pas aider a résoudre ton problème.
J avoue moi aussi ne pas comprendre d’où il vient.
Dommage Rennes, est un peu loin de chez moi.
Donc si on résume bien, quand ton chariot X se déplace de +100mm il effectue bien un déplacement de 100mm, mais quand tu fais -100 il revient que de 99mm. Et si tu fais admettons un +300 et ensuite un -300 il revient que de 299mm. C'est ça?
Un défaut de ta vis trapez peut être écarté (genre déplacement de 7.9mm au lieu de 8) car tu retrouverais le problème aussi bien en X+ et -.. donc le chariot reviendrait bien au même endroit a chaque fois. C'est vraiment bizarre, car tu dis ne pas avoir de jeu dans toute la chaine moteur X->vis trapez->chariot X
Et entre les pièces XAxis_Front (bottom/Top) et XAxis_Rear(bottom/Top) est ce qu'elles bougent si tu essayes de forcer ( en cisaillement) dans les directions des flèches comme sur la photo?
si il y a du jeu, vérifie les wheel spacer, un roulement défectueux ou peut être un décollement de la partie plastique et du roulement d une ou plusieurs roulettes.
J'essaye d envisager toutes les pistes, pas facile sans avoir la machine sous les yeux et même en la voyant pas sur de trouver.
Dans ton GRBL as tu abaissé la valeur de $120?
Tente un essai en intervertissant le moteur du X avec celui du Z.
Tente un échange entre les drivers du X et du Z.

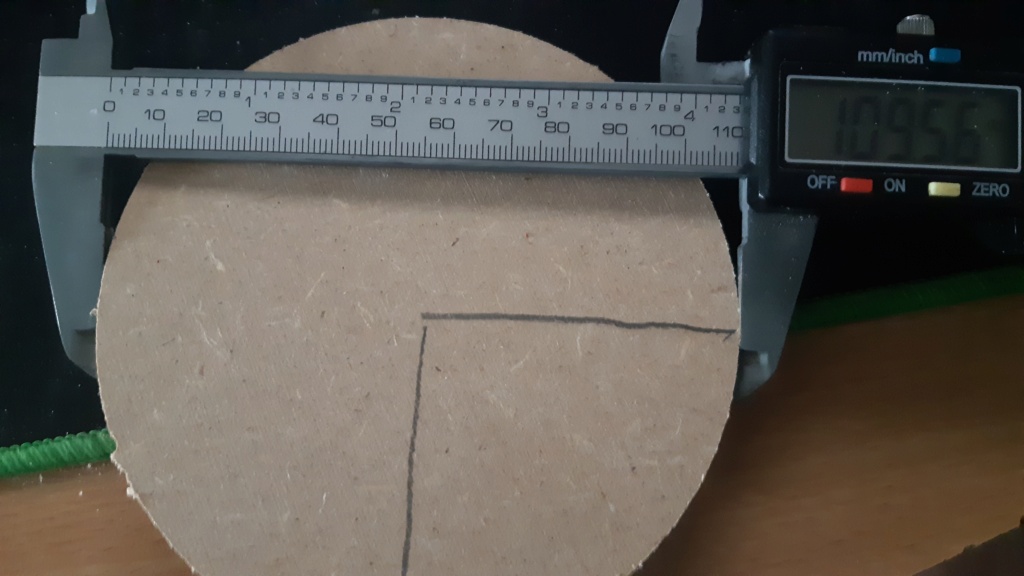

J'ai regardé dans mes chutes de mdf quand j'ai fais ma table basse. J'ai découpé des trous afin d insérer des hauts parleur et voila le résultat, 18/100 de précision, et encore je pense que la précision de mes mesures laissent à désirer, la différence devrait encore plus faible.
Bon courage et pour 2022 je te souhaite d’avoir une machine opérationnelle.
Hello et joyeux noel a tous le monde !
Pour ton problème de rond pas rond, en effet tu as peut être un jeu entre ta vis T8 et l'écrou qui va avec, si tu fais bouger ton chariot a la main tu arrive a identifier un jeu a ce niveau ? 1 mm ça me semble quand même beaucoup.
Apres ça peut etre un jeu dans ton "roulement prisonnier" justement sensé évité ce genre de problème. Pareil en faisant bouger ton chariot a la main tu devrais etre capable de le voir
Joyeuses fêtes à toi aussi Tospie :)
J'ai re-serré les vis et écrous T8, coupleurs, et re-vérifié si les distances de déplacements étaient bonnes. Le 1mm de jeu est vraisemblablement corrigé. Malgré cela le problème persiste. En essayant de voir où les déformations sont les plus fortes, il apparaît qu'en X comme en Y, la précision est bonne. Ce sont les diagonales qui sont totalement déformées (cf photos).
Après plusieurs vérifications, je me suis rendu compte que le chariot avait 2 problèmes distincts :
- J'ai vérifié le cisaillement, effectivement en forçant relativement fortement sur le chariot, il bouge, beaucoup. (cf vidéos)
- Toutes les roues ne semblent pas être en contact sur les profilés (cf vidéos, avec le son c'est plus parlant)
Problèmes : si je sers davantage les vis traversantes des Wheels et spacers, le chariot est contraint sur les profilés et se retrouve coincé. A l'inverse, plus je vais dé-serrer les vis, plus le chariot risque de bouger dans tous les sens. J'avais déjà le problème avec le "Front" du chariot avant que j'imprime la 2nde version "more depth" (que j'ai modifiée pour que cela rentre sur mon petit plateau d'imprimante 3D, mais les dimensions sont les bonnes). J'avais d'ailleurs ajouté entre les parties avant et arrière une pièce de renfort, pour éviter le cisaillement qui était très fort avec la première version (je perdais en équerrage de la fraise dès lors qu'il y avait une accélération pour le déplacement du chariot).
( LIEN GOOGLE DRIVE PHOTOS/VIDÉOS )
Je viens de voir la vidéo de tes roulettes, il y a plusieurs problèmes.
Les spacer ne sont pas serrés sur les roulements. Il faut que tu vérifies en les démontant que leur hauteurs sont de 6 mm pour les modèles simples et 9mm pour les doubles.
Il y a apparemment un gros jeu entre les roulements et la vis, il doit y avoir un jeu mais vraiment infime par rapport au tien.
Les roulettes ne touchent pas le profil alu. Enlève la cale entre les XAxis up et bottom. Si tu n en as pas un leger ponçage sur les deux parties qui doivent être en contact.
Essaye de résoudre les problèmes dans cet ordre.
Tu y es presque...courage
Encore une fois merci Khinyo de passer du temps à m'aider.
Je vérifié tout cela demain et je reviens par ici dans l'après midi.
J'espère vraiment en voir le bout, j'ai investit pas mal de temps, d'argent et d'énergie dans le projet, et ca commence à me bouffer un peu. Je reste optimiste grâce à votre aide sur ce forum :)
J'ai démonté le chariot, les spacers ne sont effectivement pas tous à dimension exacte.
La longueur totale des spacers (sans les roulements) doit faire 6+6+9+9= 30 mm
Les spacers des vis au dessus des profilés font exactement 30mm.
Les spacers des vis du dessous font 28mm et 31mm. Cela correspond effectivement au roulement qui ont beaucoup de jeu.
Je vais en imprimer des nouveaux pour tester.
J'avais ajouté des rondelles entre les XAxis up et bottom à la place d'une cale, je verrais en remontant si elles sont utiles ou non.
Ah oui une différence de 3mm entre les deux cotés c'est énorme. Tu m’étonnes les décalages d usinage.
