Bon ben voilà fallait que cela arrive......je vais charcuter en profondeur mon Ender 3 Pro XS. Pour memoire c'est une ender 3 pro avec une carte même 1.1.5 silencieuse parce qu'elle est équipée de driver TMC. Cela reste une cependant une 8bits atteinte de syndrome du level shift => cela peut produire ça :

Comme la majorité des Creality son plateau n'a rien de plan ce qui peut être gênant sachant qu'une première couche est fondamentale lorsque l'on traite des matière comme l'ABS.....qui plus est elle est limitée à une surface de 235x235mm et cela commence à vraiment limiter. il est aussi tres difficile de passer les 50mm/s en vitesse d'impression. On peut aussi mentionner l'ergonomie désastreuse de la procédure de mise a jour du firmware qui est d'ailleurs très l'étroit dans la carte mère.

L'ender 3 est ce que l'on peut appeler un hit tellement elle a été vendue et est populaire. D'ailleurs les prints obtenus ont plutôt de bonne qualité. Alors me direz vous pourquoi la charcuter sachant que j'ai déjà passé quelques kilo de PLA dessus????

Effectivement j'ai délà pu sortir des prints pas trop dégeux, seulement voila j'ai aussi essuyé quelques écueils qui sur des grosses pièces sont rageant... AU chapitre des fails j'ai eu droit au bouchage de buse (plusieurs...), desserrage du coupleur sur le Z, desserrage des excentrique de réglage sur le roue des chariots.....

J'ai commencé à regarder ce qui se fait dans le commerce : Ender 5 plus, sidewinder X1, Creativity ELF pro.....mais bon a chaque fois y a un truc qui me soule quand je mets la machine en parallèle avec ma petite experience sur l'Ender 3. J'ai d'abord cherché à faire évoluer cette dernière même en capacité d'impression mais au fil de mes pérégrinations sur le net je suis tombé sur une machine "DIY3 et là j'ai littéralement Flashé. Pour planter le décor je cherchais une core XY avec un plateau de 350x350mm sur autant en hauteur. Alors l'objet de coup de foudre? => la Voron 2.4. Je ne vais pas vous faire ici un détaillé de cette bécane mais elle reste en arrière plan puisqu'elle va motiver les modifications de l'ender 3. En effet la construction de la voron comporte un volet impression 3D de pièces en ABS

Donc voilà mon cahier des charges pour la mutation de l'ender 3

- un bed plan me permettant une température jusqu’à 120°

- équipé la machine d'une nouvelle carte mère en 32bits dont les mises à jour et la configuration ne relève pas de la séance de spiritisme quand comme moi on ne maitrise pas le codage C++

- fiabiliser le guidage

- symétriser le mouvement du Z dans un premier temps et passer à une cinématiques XZ plus tard

- faire évoluer l'extrusion : mécanisme et hotend

Mon ender 3 est en place dans meuble colonne de ma fabrication que je vais facilement pouvoir fermer pour constituer une enceinte close. C'est conseillé pour imprimer de l'ABS, sachant que la chaleur d'une enceinte close et l'absence de courant d'air favorise une bonne adhésion inter-couches donc éviter le délaminage. Électronique et chaleur ne faisant pas bon ménage il va falloir traiter ce soucis

Faire muter l'ender 3 va se faire un peu au détriment de la TopCNC mais j'en ai ma claque de "subir" des fails lors des impressions. Quand ce sont des petites pièces cela peut encore passer....mais sur des pièces qui prennent deux jours cela me gave pour le temps perdu ainsi que la matière gâchée. Les trucs et astuces courantes on été essayés avec plus ou moins de bonheur et tout en employant des filaments de qualité.....bref je ne peux plus continuer comme cela....

Modifications envisagées :

- Changer le combo plateau 3mm et "coussin chauffant" par une plateau alu AlMg 4.5mn de 6mm rectifié (trouvé sur ebay) et une tapis chauffant de 300w 24v en silicone. Je vais installer un module mosfet de puissance externe intermédiaire. Je vais aussi isoler le dessous du plateau et dégager le buildtak au profit d'un nouveau support magnétique/ tôle ressort recouverte d'un film PEI. Prévoyant ces changement je ne vais pas laisser la machine en mode "Bang Bang" (mode de la gestion de chauffage du HotBed et de la buse) pour la passer en PID. Ce dernier mode limite l'amplitude des variations de température du Hotbed et Hotend par un algorithme spécial. Là on entre dans de la configuration software donc du firmware ce qui m'amène à la modification concomitante.

Le "coussin chauffant" 300w/24V qui sera alimenté au travers d'un module mosfet de puissance

- Changement de la carte mère et du firmware : j'ai opté pour une Bigtreetech SKR1.4 turbo et des TMC2208 qui est déjà à la maison mais je vais avoir aussi une DUET 2 Wifi. La duet 2 wifi fonctionne exclusivement avec le Reprap fimware alors que la SKR est initialement sous Marlin mais voila 2 ans que le Reprap Firmware a été porté sur les cartes à base de processeurs LPC 176x_comme la SKR c'est donc vers cette voie que je vais me diriger. Je vous ferais un petit chapitre sur RRF (reprap firmware) et sur pourquoi ce choix

Ma SKR 1.4 turbo avec les TMC2208

- passer en guidage linéaire (mgn12/mgn12h) sur le Y en premier lieu vu que je change déjà le plateau chauffant.

- délocaliser tout l’électronique hors de l'enceinte close de la machine pour des questions de chaleur

- passer en directe drive l'extrusion avec un Hotend plus performant le dragon de trianglelab, le tout dans une tête d'impression Voron : l'afterburner avec un auto leveling Bl touch

Le Hotend Dragon de trianglelab : https://3dprintbeginner.com/dragon-hotend-review-cr-10s-pro-direct-drive-setup/#Conclusions

- Passer la machine en cinematique XZ comme la voron switchwire avec guidage linéaire : https://github.com/VoronDesign/VoronUsers/tree/master/printer_mods/Gizzle/ender-3_(pro)_switchwire

Par contre pour moi l'electronique et l'alim seront deportées sous la machine hors enceinte cloisonnée

Tu n'as pas tout à fait tort Khinyo ....il ne va plus rester grand chose de l'ender3.....mais je veux pouvoir produire des pièce "mécaniques" un minimum (oui oui cela n'a pas la même signification pour tout le monde mais en tant qu'e_____r de mouche qui se respecte....)

RepRAP firmware (RRF):  https://reprap.org/wiki/RepRap_Firmware#Generations et sa portabilité sur la SKR 1.4 turbo (processeur LPC 1769)  https://teamgloomy.github.io/index.html et https://www.youtube.com/watch?v=Mw-Gg3y__Go

mais qu'est ce donc ????? un firmware alternatif au sacro-saint Marlin. Pourquoi pas ce dernier.........parce que je suis plus que novice dans le domaine et mettre le main dedans est plus que choronophage voir dangereux pour la config tellement ce n'est pas souple du au process de compilation téléversement par SD même si cela évolue.

RRF prend une autre forme : un firmware sur lequel on ne va pas agir directement, un ensemble de fichiers texte de configuration, une interface web  : Duet Wen Control ou DWC ( https://duet3d.dozuki.com/Wiki/Duet_Web_Control_v2_and_v3_%28DWC%29_Manual  ). Cette interface permet une gestion complète de l'ensemble du système (communication avec l'imprimante, gestion du process des prints de bout en bout, gestion de la configuration de la machine, up-date des firmware, gestion des macros....). Pour ce qui est de la configuration du firmware de la machine cela se fait comme évoqué ci-dessus pas directement dans le firmware mais au travers de l'interface web et sur des fichier texte de configuration. Ces fichiers sont basés sur un langage en Gcode qui est très bien documenté. On modifie un fichier texte, on l'enregistre, on relance la carte et c'est fait. Plus besoin de compiler, coller cela sur une SD pour la remettre dans la machine. Les cartes mères DUET3D sont basées sur ce firmware très puissant. Elle sont considérées comme le haut du panier dans le domaine. Mais ce firmware et comme je l'ai dit plus haut portable sur les SKR. Sur cette dernière je vais ajouter un module wifi pour la communication : https://www.tindie.com/products/pcr/reprapfirmware-wifi-adapterboard-for-skr1314/.

Avec le DWC l'imprimante se commande  au choix d'un PC, d'un téléphone, d'une tablette. on peut aussi adjoindre un écran tactile les Paneldue avec une interface dédiée

Pour la futur Voron 2.4 je vais implanter une un combo Duet 2 wifi et Duex5 (expender) et un Paneldue 7"

Petit KDO du papa colissimo :une DUET 2 Wifi et sont paneldue 7"....j'attends la carte d'extension duex5 qui va coller 5 driver de plus (c'est pour le projet d'imprimante 3D voron 2.4 qui comporte 6 moteurs plus l'extrudeur). J'ai passé la soirée à flashé la carte. Comme le firmware est ancien il faut passer par trois stades....mais franchement la procédure dans Reprap Firmware est top. une fois connecté en wifi c'est un régal.

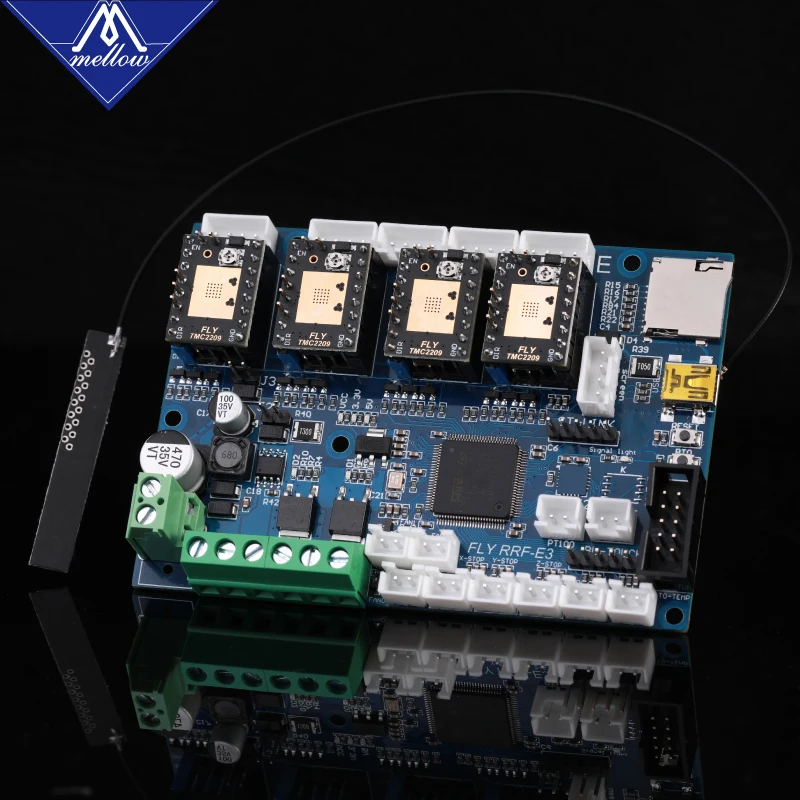

Pour l'Ender 3 il y a cette carte  :https://www.jayuk.org/fly-rrf-e3-stm32-reprapfirmware-replacement-board-for-the-ender-3/?v=11aedd0e4327 qui est une drop in remplacement pour l'ender 3. Elle fonctionne avec le reprap firmware comme la duet 2wifi et la même interface web

Une video : https://www.youtube.com/watch?v=NynXQwTTFx0

Elle vaut à peine plus de 40€ avec 4 TMC2209 et un peu plus de 77€ avec une touch screen de 4.3" : https://fr.aliexpress.com/item/1005001999686167.html?spm=a2g0w.12010612.8148356.3.75cc6b5cLA5Vm9

Ha yeah ! Fallait s y attendre que tu n allais pas faire dans la dentelles. Ta future carte (skr 1.4) me fais de l oeil pour la possibilité de mettre les dm des anciens nema17, j ai été un peu mitigé quand a la fiabilité de cette dernière au vu de quelques com sur Amazon, après j avoue ne pas avoir creusé plus.

Pour quelle machine Loïc?

Tu veux dire que tu te fais 2 imprimantes? 😮

Tu amelior ender et tu te fais la voron en para? Je pensais au debut que tu intégrais, la ender sur la futur voron lol, j ai mal compris.

Ta skr sera sur ta ender si j ai bien compris. Du coup, je suis entrain de faire des cherches sur de potentiel évolution de ma ender3. Je vais voir pour une carte et un plateau dans un premier temps. Pour les mgn je ne suis pas encore convaincu je vais approfondir. Comme ma Cn est en stand by, je le dis qu au pire je récup mes rail actuel. Je vais voir tt sa petit a petit.

Oui je fais evoluer mon ender pour avoir des prints propres pourl a Topcnc et imprimer les pièces de la voron en ABS. In fine j'aurais l'ender mutante et la voron. L'ender sera cantonnée aux petites pièces pla. Sur la voron les matières un peu plus touchy....ABS.... Pour ton ender 3 regardes la carte que j'ai mis ci-dessus  ; La Fly RRF E3. Je ne l'avais pas vu avant de prendre la SKR ...... Meme format que la carte mere d'origine avec mêmes connecteur mais avec des drivers que l'on peut changer, le Wifi, BL touch, tourne sour le Reprap firmware avec interface web .....que du positif

Tiens j'ai choppé sa, je pense que tu as du la voire ou aperçu. Le Msieu compare 2 ender l'une stock, l'autre upgradé carte et MGN12 Hotbend...

https://www.youtube.com/watch?v=5ipVDnm3AKY&ab_channel=TeachingTech

Je me suis attardé sur 2 autres videos du même auteur. Core XY conversion Kit

https://www.youtube.com/watch?v=2tiOWzqP8As&ab_channel=TeachingTech

Et une autre version en 400X400 mm.

https://www.youtube.com/watch?v=Qi6Qo-SY2pk&ab_channel=TeachingTech

Je me permet de les mettres la vu que tu traites sur ce sujet.
